Bac pro maritime 2024 : corrigé de physique-chimie

Proposition de corrigé — non officielle. Baccalauréat professionnel maritime, session 2024, E12 physique-chimie, référence 0749BE12, durée 1 heure.

Télécharger ce corrigé en PDF · Ouvrir le sujet officiel · Télécharger une copie du sujet · Retrouver les annales

Première question : pile cuivre-zinc

1. Les couples oxydant-réducteur

Les deux couples sont Cu²⁺/Cu et Zn²⁺/Zn. Un couple se note dans l’ordre oxydant/réducteur, et non métal/ion.

2. Polarités et sens conventionnel du courant

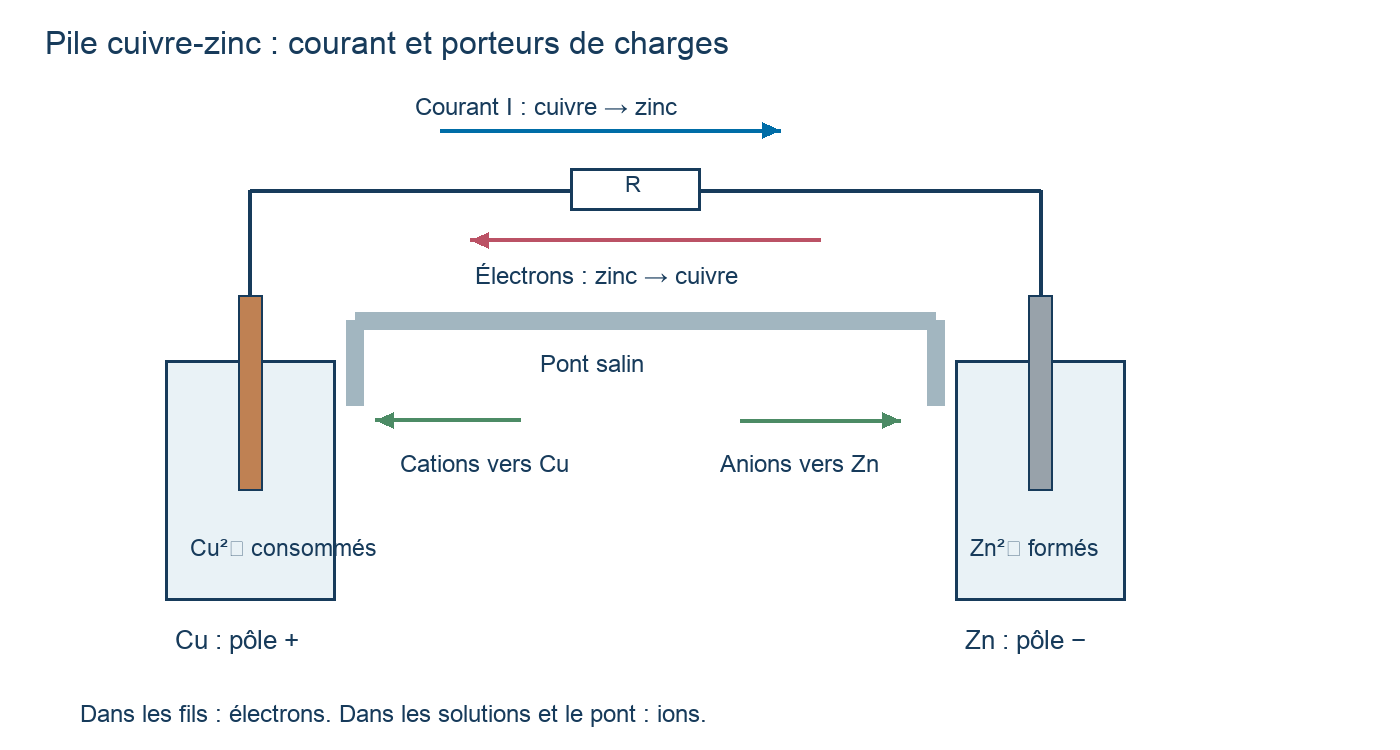

L’électrode de cuivre, à gauche sur l’annexe, est le pôle positif ; celle de zinc, à droite, est le pôle négatif. L’ampèremètre indique une valeur positive lorsque le courant entre par sa borne mA, côté cuivre, et ressort par COM. Dans le circuit extérieur, le courant conventionnel va donc du cuivre vers le zinc, à travers l’ampèremètre et R. Les électrons circulent en sens opposé, du zinc vers le cuivre.

3. Les demi-équations

Au zinc : Zn → Zn²⁺ + 2e⁻. Le métal perd des électrons : c’est une oxydation, à l’anode.

Au cuivre : Cu²⁺ + 2e⁻ → Cu. Les ions gagnent des électrons : c’est une réduction, à la cathode.

4. L’équation-bilan

Les deux électrons produits sont consommés : Zn + Cu²⁺ → Zn²⁺ + Cu. Les ions sulfate n’apparaissent pas dans cette équation ionique simplifiée : ils ne changent pas d’état d’oxydation.

5. Les porteurs de charges

À l’extérieur, dans les fils et les conducteurs métalliques, ce sont les électrons, du zinc vers le cuivre. À l’intérieur, les ions assurent la conduction. Le pont salin maintient l’électroneutralité : ses anions se dirigent vers le compartiment zinc, où des Zn²⁺ se forment ; ses cations vers le compartiment cuivre, où des Cu²⁺ sont consommés. Les électrons ne traversent pas le pont salin.

6. La plaque qui perd de la masse

La plaque de zinc se dissout progressivement par oxydation et perd de la masse. Du cuivre métallique se dépose à l’autre électrode.

7. Rechargeabilité

Le montage présenté est une pile Daniell de laboratoire, utilisée comme générateur primaire ; on ne la présente pas comme un accumulateur rechargeable. L’inversion théorique de la réaction par un apport d’énergie ne suffit pas à faire de ce montage une batterie conçue pour des cycles de charge sûrs et reproductibles.

8. Principe général

Une pile transforme l’énergie chimique d’une réaction d’oxydoréduction spontanée en énergie électrique. Séparer les deux réactions impose aux électrons de passer par le circuit extérieur, où ils peuvent alimenter un récepteur. Le pont salin ferme le circuit par conduction ionique et évite l’accumulation de charges dans les solutions. Le fonctionnement cesse lorsque les conditions chimiques ne permettent plus de fournir le courant utile.
